GCS、GCK和MNS型抽屉式开关柜解析
2022-06-18
作者：
浏览量：

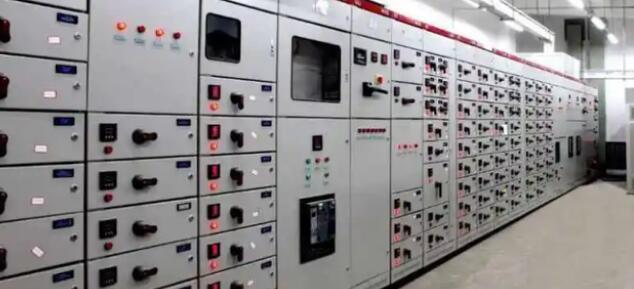

抽屉式开关柜又称开关设备，一个抽屉故障可用备用抽屉随时更换，停电时间短，连续供电效果好，布置较紧凑，最大优点是一个回路的故障不会波及另一回路。一般来说，每台柜子有较多的出线回路，这样所用柜子数量较少，低压配电所占地面积较小。
开关设备有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
抽屉柜是采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
GCS型低压开关柜、GCK型低压开关柜、MNS型低压开关说明
GCS型低压开关柜一般都设有清晰的3段位置，GCS型抽屉式开关柜有个较大的缺点，其结构制作，尤其是装配比较麻烦，大多采用螺栓连接，抽屉分为1/2单元、1单元、1.5单元、2单元、3单元五个系列;PC柜最多可做3个，MCC柜最多可装22个抽屉回路，主柜安装模数孔E=20mm和100mm，抽屉层高160mm，母线采用背后平置式，电缆室上下均有出线通道，面板具有分、合、试验、抽出位置的明显标志。
GCK型低压开关柜具有分断能力高、动热稳定性好、结构先进合理，GCK型抽屉式开关柜电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。
MNS型低压开关柜结构为组合式，MNS型抽屉式开关柜它分为标准型和非标型，框架的全部结构件经过镀锌或采用镀锌板、进口敷铝锌板折成型材。
随着社会的发展，人们对电越来越依赖，随之，对配电系统的要求也就越来越高，近年来GCS、GCK和MNS型低压开关柜在低压成套市场中被广泛使用。想了解更多欢迎各界朋友咨询洽谈！
