关于低压开关柜中三种不同型号抽屉柜的区别
2022-04-09
作者：
浏览量：
抽屉柜从结构上可分为两种：固定式和抽出式。GGD是固定柜，常见的GCK、GCS、MNS是抽屉柜。

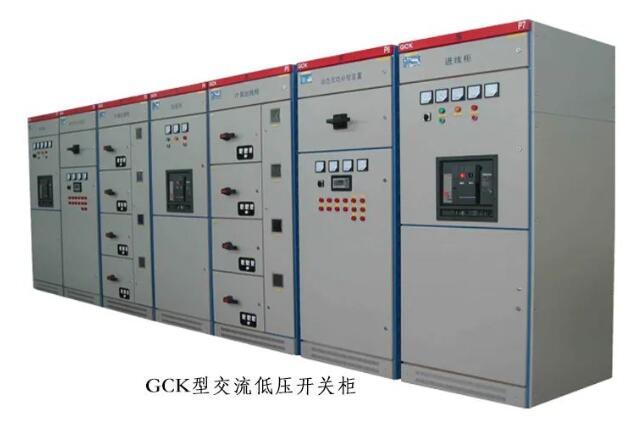

一、GCK柜和GCS、MNS柜抽屉推进机构不同。
抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG型操作机构。

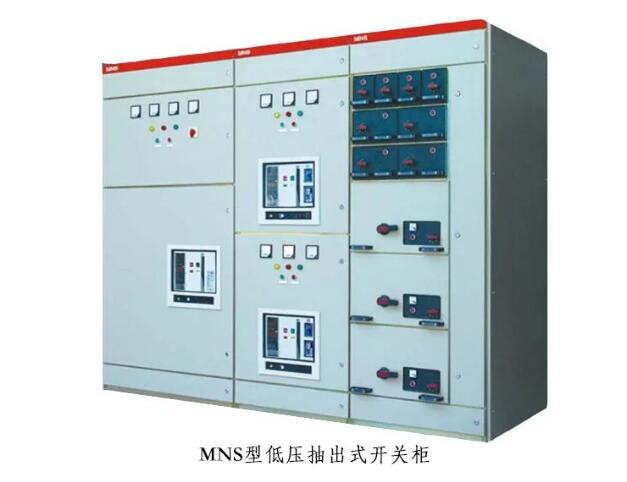

MNS抽屉采用的是结嵌入式：通过安装在抽屉面板上的操作机构，在360度旋转范围内就能实现开关的分合、试验、隔离、锁定，并通过齿轮与凸轮之间的传动实现抽屉的插拔功能。

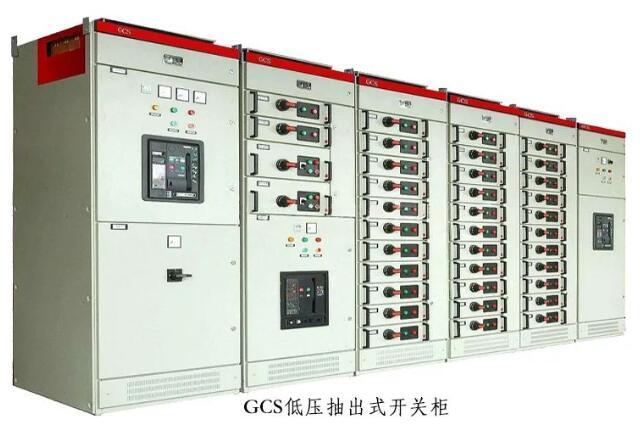

二、GCS与的区别：
1.柜体形式不同：GCS柜只能做单面操作柜，深800。MNS柜可以做双面操作柜，深1000。
2.原产地不同：GCS国内自主研发（森源）。MNS是从ABB公司引进的。GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
3.钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。从强度上来讲GCS要优于MNS。但是从美观度上来讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
4.抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。相比之下GCS抽屉比MNS抽屉插拔更省力。
5.安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可以做11层抽屉，MNS可以做9层X2面。所以GCS最多22个抽屉，而MNS最多72个抽屉。MNS在小电流方面有优势，而GCS在大电流方面有优势。
