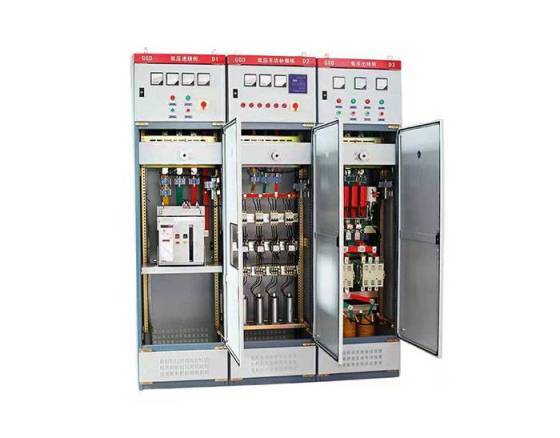

无功补偿柜的用途分析
2022-07-05
作者：
浏览量：
电网中的用电负荷，如电动机、变压器等，大多是感性负荷，运行时需要为其提供相应的无工功率。在电网中安装无功补偿柜后，可以提供感性负载所消耗的无工功率，减少电网供给感性负载和线路输送的无工功率。随着电网中无工功率的流动减少，可以减少线路和变压器传输无工功率所造成的电能损耗，称为无工功率补偿。
在交流电路中，有两种由电源提供给负载的电功率：一个是有功，一个是无功。
有功功率是把电能转化为其他形式能量(机械能、光能、热能)的电功率，是保持用电设备正常运行所需的电功率。比如5.5千瓦的电机将5.5千瓦的电能转化为机械能，带动水泵抽水或打谷机脱粒；各种照明设备将电能转化为光能，用于人们的生活和工作。有功功率的符号用P表示，单位为瓦特(W)、千瓦(kW)、兆瓦(MW)。
无工功率是抽象的，它是电路中用来交换电场和磁场，并在电气设备中建立和维持磁场的电功率。它不对外做功，而是转化为其他形式的能量。所有带有电磁线圈的电气设备都会消耗无工功率来建立磁场。比如40瓦的荧光灯需要40瓦以上的有功功率(镇流器也需要消耗一部分有功功率)才能发光，镇流器的线圈建立交变磁场需要80左右的无工功率。因为不对外做功，所以叫“无功功率”。无工功率的符号用Q表示，单位是Var或kVar。
无工功率不是无用的功率，无功补偿柜非常有用。电机需要建立并维持一个旋转磁场，使转子旋转，从而带动机械运动。电机的转子磁场是通过从电源获得无工功率来建立的，变压器也需要无功功率，这样变压器的初级线圈产生磁场，次级线圈感应出电压。所以，没有无工功率，电机就不会转动，变压器就不会变换，交流接触器就不会闭合。
一般情况下，用电设备不仅需要从电源获得有功功率，还需要从电源获得无功功率。电气设备将没有足够的无功功率来建立正常的电磁场，如果电网中的无工功率不足。那么，这些用电设备将无法在额定条件下工作，用电设备的端电压下降，从而影响用电设备的正常运行。发电机和高压输电线路提供的无工功率不能满足负荷的需求，所以要在电网中设置一些无功补偿柜来补充无功功率，以保证用户对无工功率的需求，使电气设备能在额定电压下工作。这就是电网需要安装无功补偿柜的原因。
